產品概述

SSFJ型消防電氣控制裝置（防排煙風機控制器） ， 是為滿足消防電氣控制裝置（防排煙風機控制 設備），符合 GB16806 _ 2006標準設計的一款產品，用于防排煙風機控制設備中的邏輯運算、自動遠程 信號處理，接觸器驅動，電流顯示及負載過載保護，適應于 雙速風機控制柜邏輯控制。

外形尺寸

最佳開孔尺寸：145 * 83 mm

本產品設有專門的管理權限密碼，需輸入正確的權限密碼后才能進行對設備的操作控制，控制面板 上設有專門的《管理權限》按鍵和密碼顯示窗口，當顯示《———》時代表控制系統已鎖住，通過按住 《管理權限》鍵 5 秒，窗口會閃爍顯示<<000》，代表可進行輸入權限密碼，通過《↑》鍵與《↓》鍵 和《→》鍵輸入正確的權限密碼后，按一下《管理權限》鍵，當顯示《run》代表系統已解除權限，可 進行對設備的操作及控制，當再次按一下《管理權限》按鍵時，系統將退出正常操作，進入權限管理顯示《———》！

當忘記密碼時，可通過同時按住《生活風機啟動》和《消防風機啟動》鍵 5 秒以上，數碼管將顯示出之前所設置的密碼值，松開時取消密碼顯示，但并不能解除權限管理！

參數進入方法

在管理權限解除的情況下通過按住《停止》鍵 5 秒方可進入主菜單（此時數顯屏顯示的是 P01）

參數設置方法

當數顯屏顯示 P01參數代碼時，按《生活風機啟動》鍵與《消防風機啟動》鍵可以找出其它參數代碼，當按《手/自選擇》鍵進入該參數的當前設置值，通過按《生活風機啟動》鍵與《消防風機啟動》鍵 進行修改，再通過按《管理權限》鍵返回到當前參數代碼。設置完所有的參數需按《管理權限》纏出 到待機狀態，才會永久保存修改過的參數。

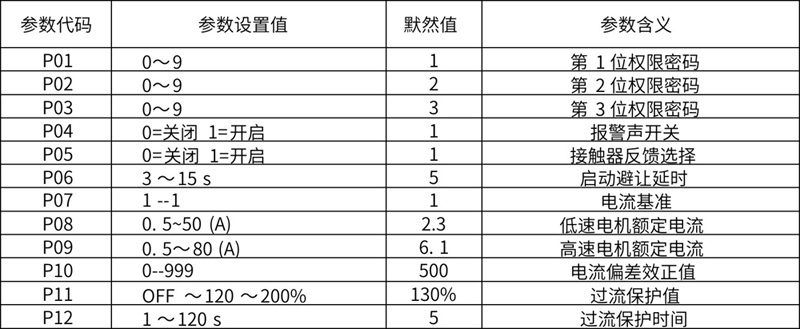

完整參數對照表

完整參數描述

Group P0  組：應用宏

1、 參數 P01 （第 1 位權限密碼）

該參數定義：管理權限的第 1為密碼設置值（出廠默認為"1"）

可設置范圍：0?9

2、 參數 P02 （第 2 位權限密碼）

該參數定義：管理權限的第 2 為密碼設置值（出廠默火為“2”）

可設置范圍；0?9

3、 參數 P03 （第 3 位權限密碼）

該參數定義：管理權限的第 3 為密碼設置值（出廠默認為“3” ）

可設置范圍：0?9

為 將密碼設置為 000 時代表取消管理權限

4、 參數 P04 （報警聲開關）

該參數定義：允許開啟或關閉兩只報警器的聲音（出廠默認為“1” ）

可設置范圍：0 =關閉 1=開啟

5、參數 P05 （接觸器反饋選擇）

該參數定義：防止接觸器岀現主觸點粘住或線圈不工作，造成主冋路短路或水泵不啟動或不運行 采用接觸器的常開觸點聯鎖，具體接線方法請參照接線原理圖（出廠默憂為“1” ）

可設置范圍：0 =關閉 1=開啟

6、 參數 P06 （啟動避讓時間）

該參數定義；由于風機在剛啟動的時候電流將遠遠大于保護電流的值,因此需要設置此參數來避讓啟動時大電流的保護，根據不同功率的水泵設置不同（出廠默認為“5” ）

可設置范圍：3?15,單位為：秒

7、 參數 P07 （保留參數）

該參數定義：

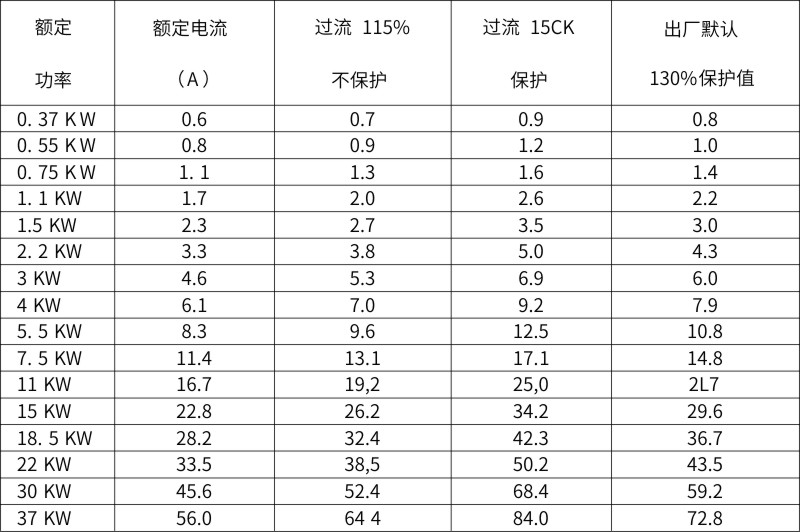

沈陽消防研究所檢測負載電流對照表

8, 參數 P08 （低速電機額定電流）

該參數定義:低速電機的額定電流（出廠默認為“2.3” ）

可設置范圍：0.5?50,單位為：A

額定電流=kW ÷0. 38 ÷1.73 ÷1.0 （此公式適合電阻式負載）

額定電流=kW÷0. 38 ÷ 1.73÷ 0.8 （此公式適合電感式負載）

9、 參數 P09 （高速電機額定電流）

該參數定義:高速電機的額定電流（出廠默認為“6,1” ）

可設置范圍：0.5?80,單位為：A

額定電流=kW ÷0. 38 ÷1.73 ÷1.0 （此公式適合電阻式負載）

額定電流=kW÷0. 38 ÷ 1.73÷ 0.8 （此公式適合電感式負載）

10、參數 P10 （電流偏差效正）

該參數定義：實際電流值與控制器檢測電流值的誤差效正，（出廠默認為）

可設置范圍:-10.0?+10.0A最小單位 0. 1A

效正方法：是差多少補多少！

11、參數 P11 （過流保護值）

該參數定義：風機過載過流的保護設置值（出廠默火為“130” ）

可設置范圍：OFF?12。?200,單位為：%

系統只報警不保護！當設置了保護值系統是根據額定題

P09 值*P11值=保護動作值

12、參數 P12 （過流保護時間）

該參數定義：當運行電流大 T-P07 的值，進入延時保護（出廠默認為“5”） 可設置范圍：1?120,單位為：s
